Разветвитель воздушного потока с резьбой

VOSTOK - Модификации
1

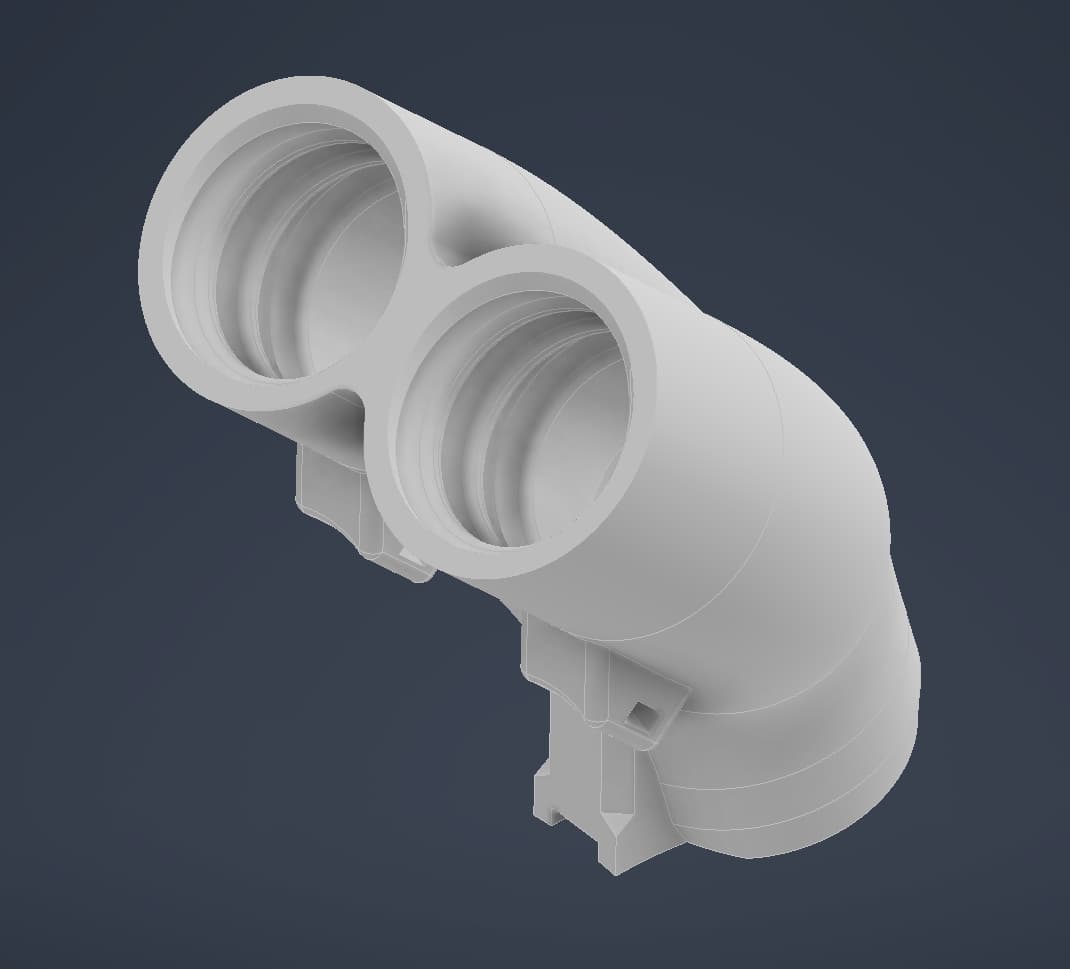

Модифицированный разветвитель воздушного потока ws7040 с подключением шланга на резьбе.

image1070×969 22.9 KB

Необходим для подключения шлангов без наконечников (например черный шланг от меллоу https://sl.aliexpress.ru/p?key=LVeo3Ob)
Печатается без поддержек, в файле уже необходимая ориентация.

Дополнительные отличия от оригинальной детали:

  • Уменьшена ширина за счет сближения двух выходных каналов
  • Убран артефакт в виде угла торчащего внутрь одного из каналов

V9-623TH - ws7040 splitter with thread.stl (10,3 МБ)

2

За самовольное присвоение номера не забаним. Но за просьбу не банить - придётся.

Номер странный. В системе нумерации востока, это аналогично старой V09-06-02-03-29-17. Потому что T - 20я буква, 20+9=29. H - 8я буква, 8+9=17. Но не существует подсборки V9-623T0, в которой могла бы находиться эта деталь, и подсборки V9-6230, в которой должна бы находиться V9-623T0.

В вашем случае, если хотите присвоить внутренний номер, подходящий к системе нумерации деталей востока, то я бы оставил такой же номер, как у оригинальной детали, просто присвоил бы исполнение M (модификация). То есть V9-623(M)

3

Номер исправил. Просто предполагал, что TH будет сокращением от thread.

4

Без скобочек каждый символ - обозначение номера детали в подсборке уровнем ниже)
