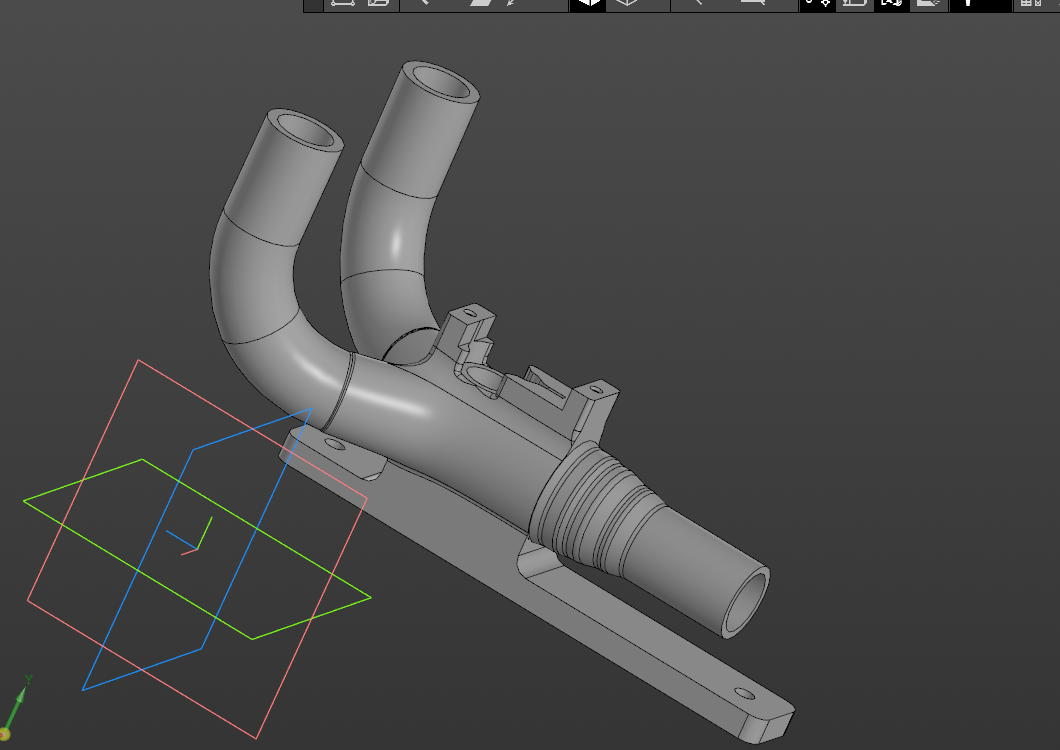

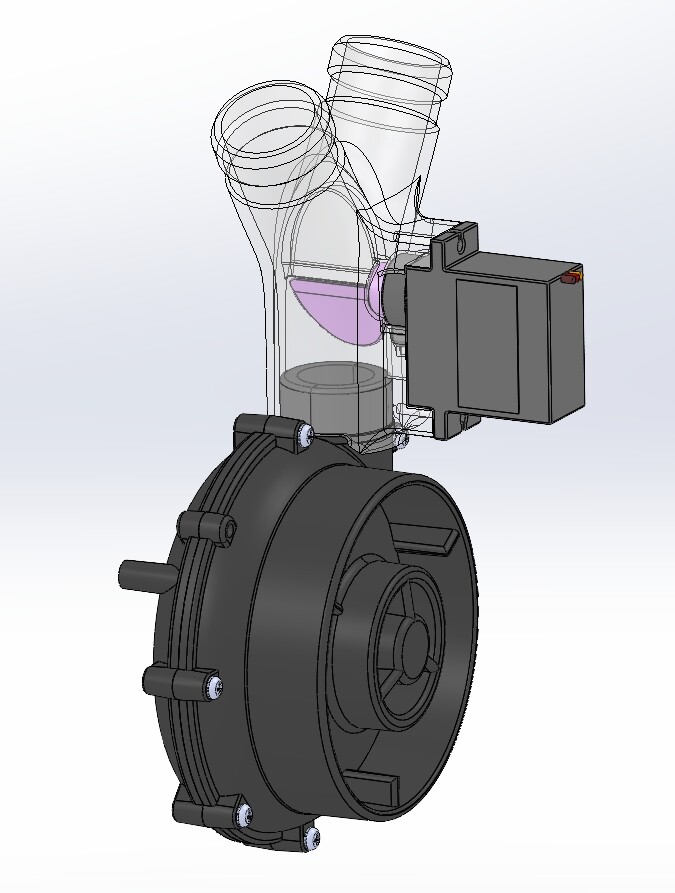

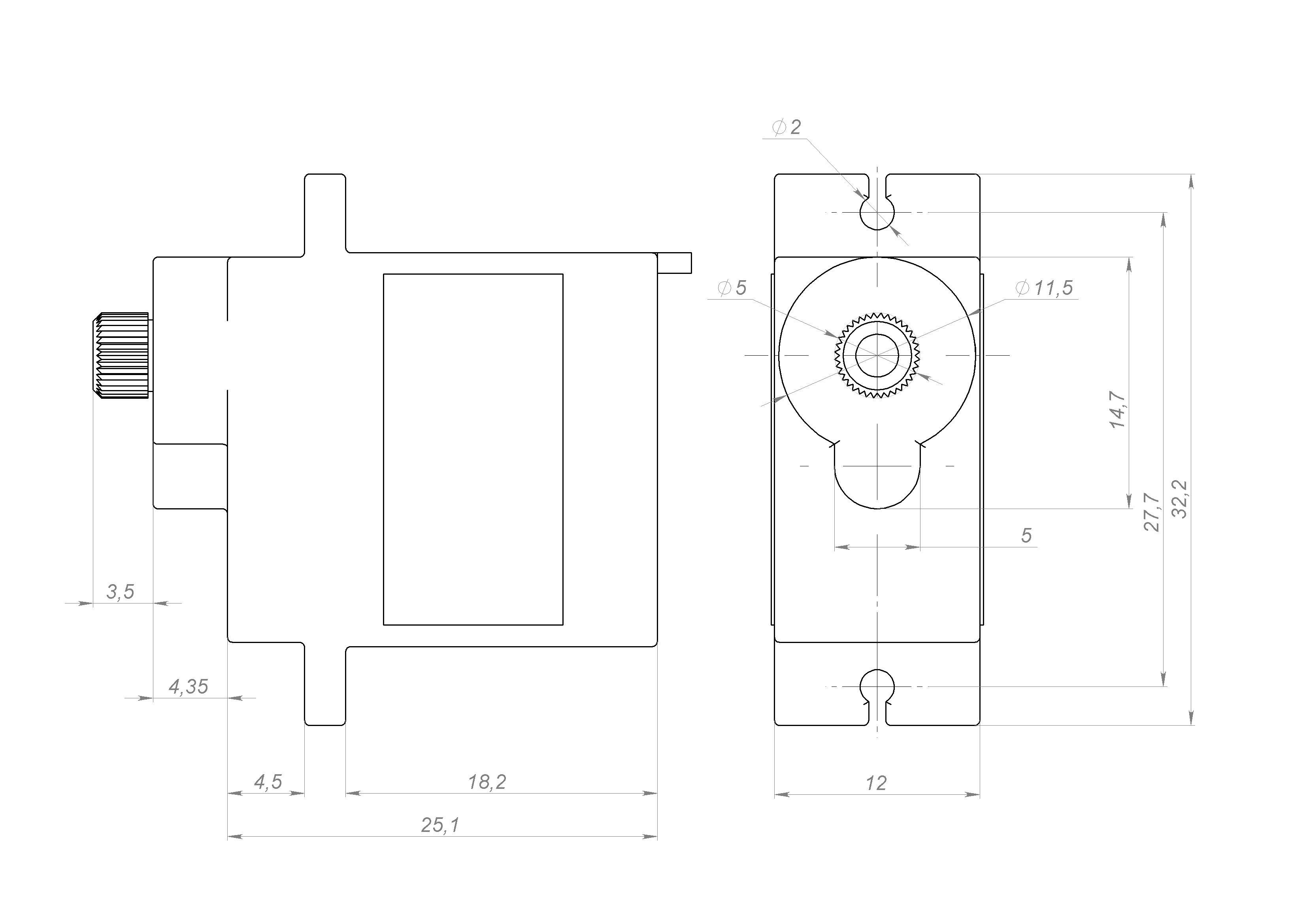

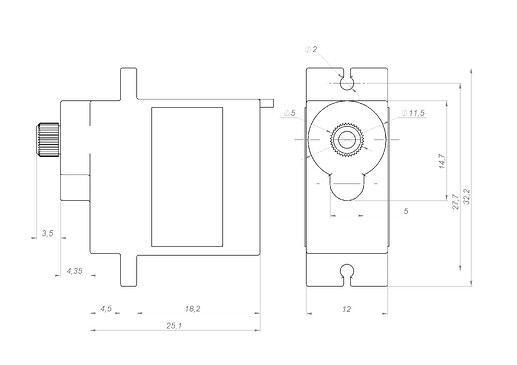

Тройник для вентилятора обдува ws7040 на 2 головы с заслонкой, управляемой сервоприводом. Позволяет направлять поток вентилятора на обе головы или на каждую в отдельности. Убедитесь, что размеры сервопривода, который будете использовать, соответствуют приложенному чертежу. Рекомендую использовать сервопривод MG90 (с металлическим валом). Вот проверенный вариант: https://aliexpress.ru/item/32827027658.html
Для управления сервоприводом в конфиг клиппера необходимо добавить следующую секцию:
Спойлер
[servo fan_servo]
pin: PA15
maximum_servo_angle: 180
minimum_pulse_width: 0.0005
maximum_pulse_width: 0.0028
initial_angle: 90
Оранжевый провод подключается на свободный управляющий контакт платы принтера (в моем случае это PA15 на плате BTT Octopus Pro), красный подключается на контакт 5 В, коричневый на землю. Если будете использовать другой управляющий контакт (не PA15), то его необходимо указать в соответствующей секции конфига. Параметр maximum_servo_angle оставляете 180. Параметры minimum_pulse_width и maximum_pulse_width отвечают за крайнее левое и крайнее правое положение заслонки сервопривода, подбираются индивидуально. Параметр initial_angle отвечает за начальное положение сервопривода, можно оставить 90 градусов, что равно нейтральному положению заслонки.
Сборку необходимо произвести в следующем порядке:
- Подключить сервопривод к плате и добавить соответствующую секцию в конфиг клиппера.
- После добавления конфига и перезагрузки вал сервопривода должен занять среднее положение, если в конфиге параметр initial_angle был указан 90. Если нет, то сервопривод можно перевести в среднее положение командой: SET_SERVO SERVO=fan_servo ANGLE=90.

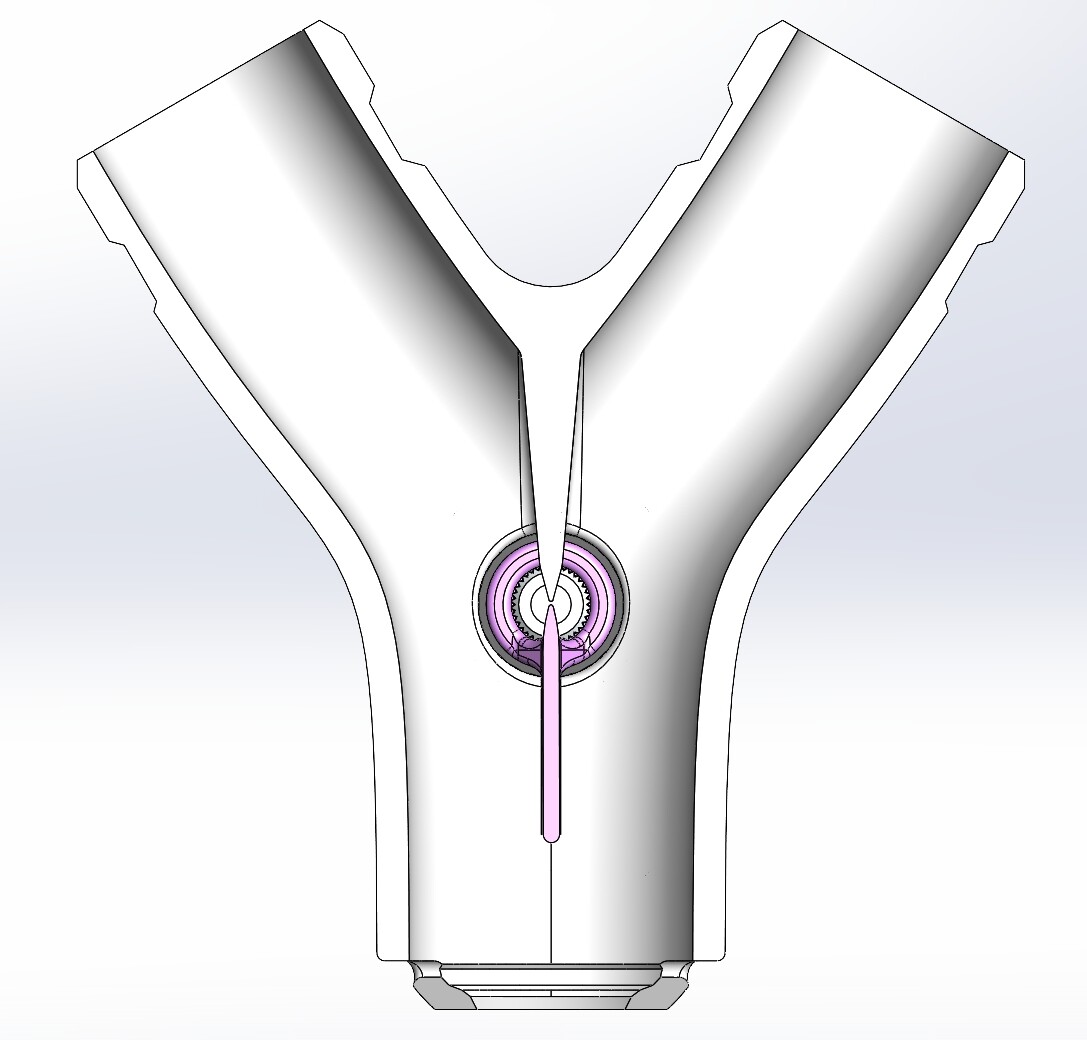

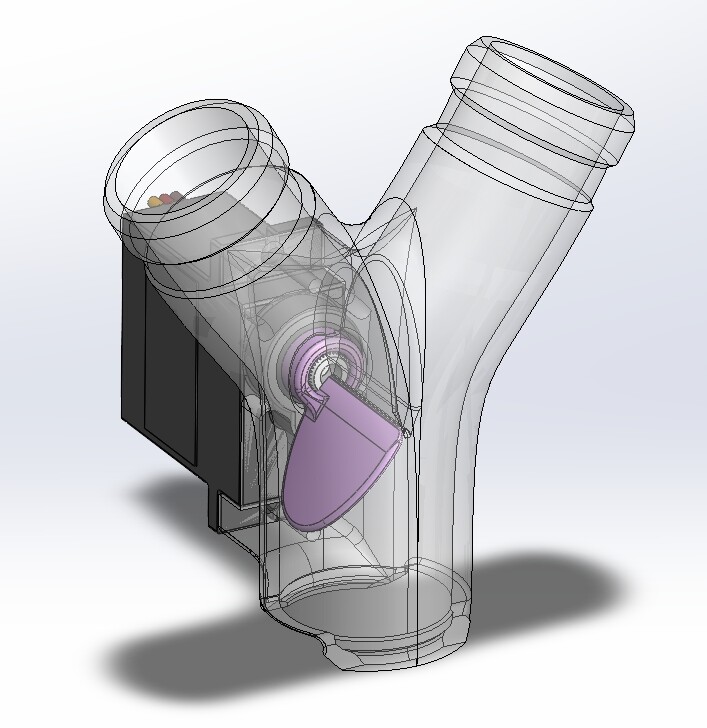

- В среднем положении вала сервопривода устанавливаем на него заслонку таким образом:
- Прикручиваем сервопривод к тройнику.
- Находим с помощью команды SET_SERVO крайние положения заслонки. Например SET_SERVO SERVO=fan_servo ANGLE=50 повернёт заслонку на 40 градусов в одну сторону относительно нейтрального положения, а SET_SERVO SERVO=fan_servo ANGLE=130 повернет заслонку на 40 градусов в другую сторону относительно центрального положения. Начинать стоит с малых углов поворота, например 20 градусов. В итоге крайние положения должны получиться примерно по 35 градусов в каждую сторону относительно нейтрального положения.
- После того как определили крайние положения заслонки добавляем их в макросы T0, T1 и START_PRINT. Пример можно посмотреть в моем конфиге на гитхабе: GitHub - Laker87/klipper_config

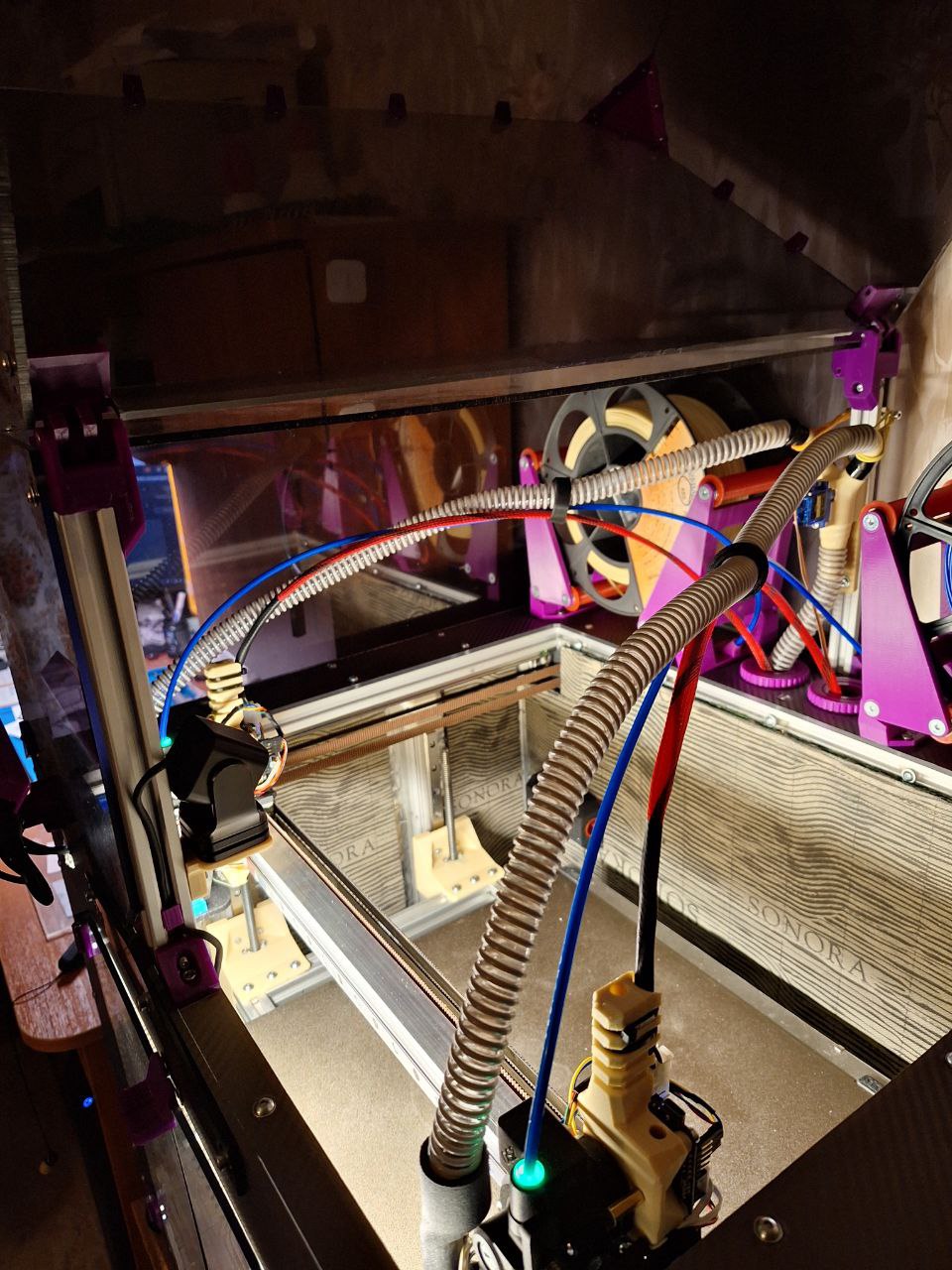

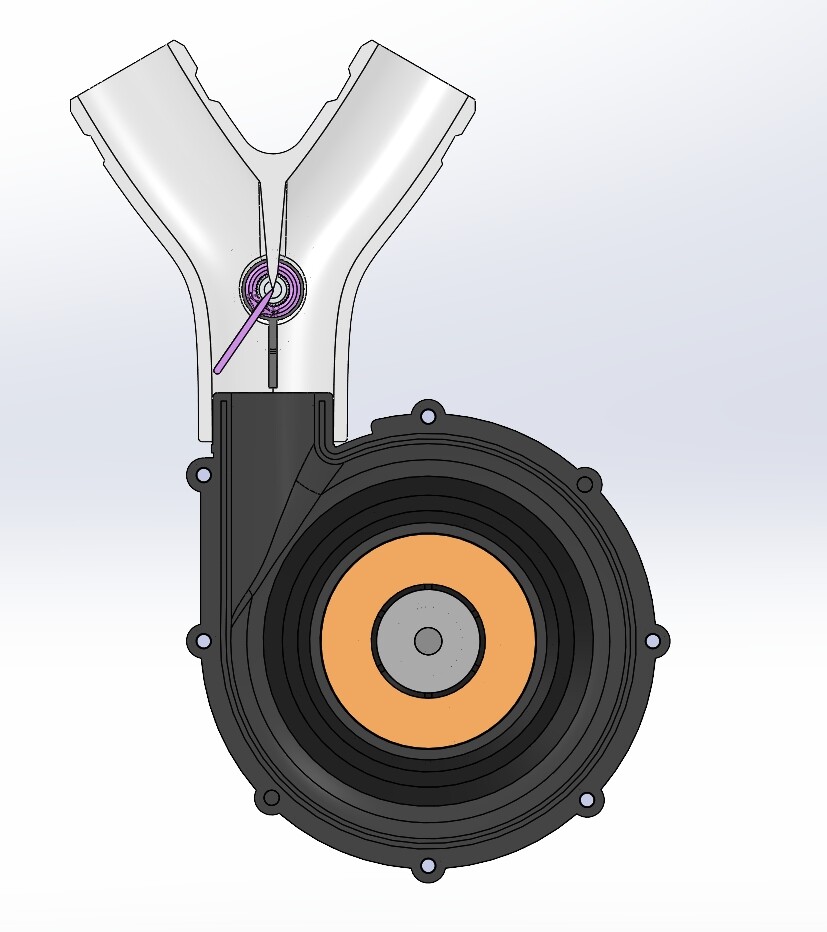

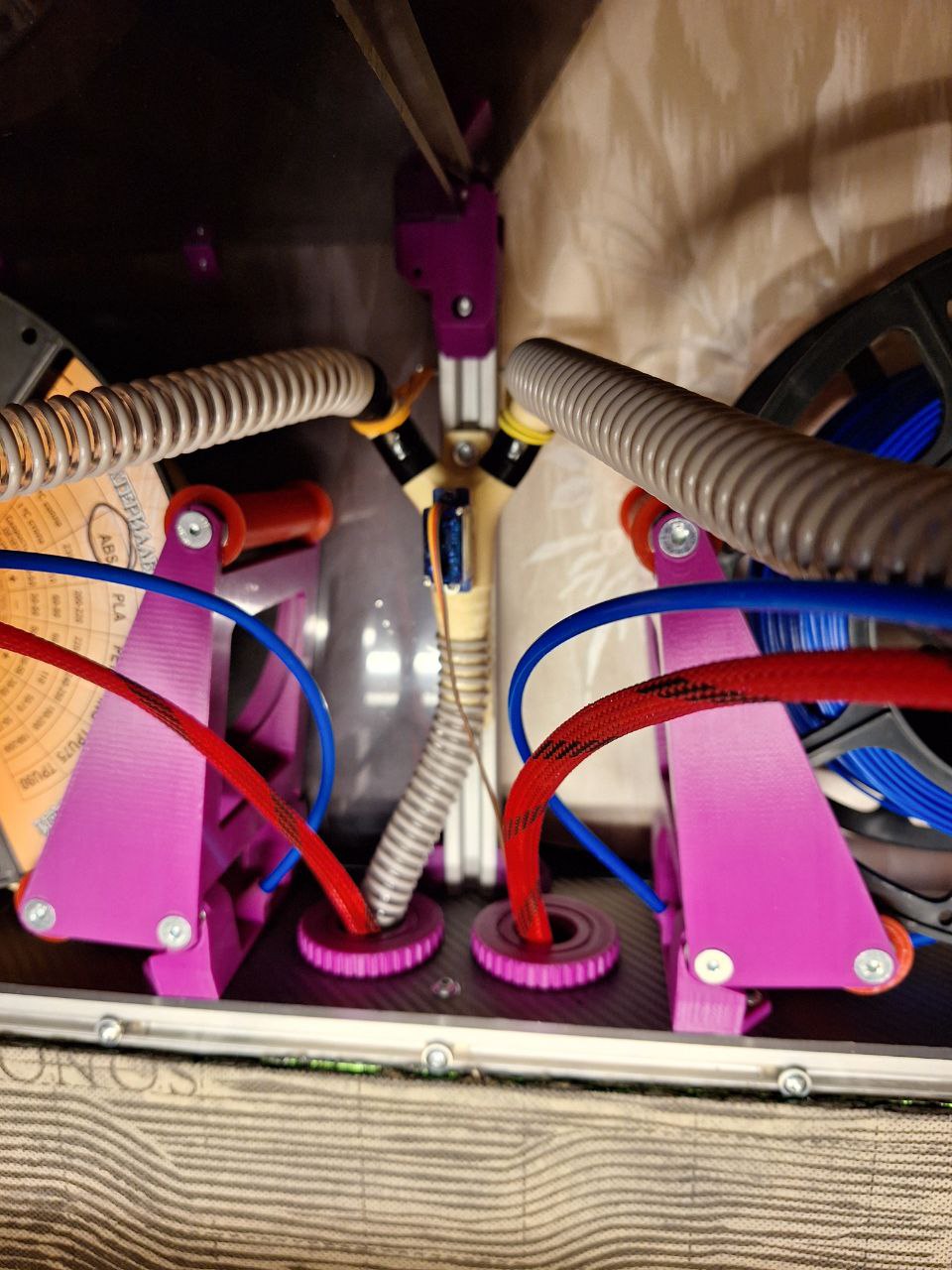

- Далее устанавливаем тройник на вентилятор WS7040 и подключаем к нему трубки CPAP.
- Проверяем в печати корректность работы данной системы.
Splitter_Gate.STEP (655,7 КБ)
WS7040_Splitter_D15.STEP (1,9 МБ)
WS7040_Splitter.STEP (1,9 МБ)
