Модифицированный XY портал. Полностью изменены все печатные детали портала. Выкладываю для обсуждений, может кому пригодится.
XY_portal.7z (15,4 МБ)
Belt_Clamp_Y.7z (34,6 КБ)
1 лайк
Какие преимущества имеет эта модификация? Какая версия базы?
Ось Y спроектирована с учетом возможности установки роликов на каретку, что добавляет редукцию по аналогии с осью Х и повышает жесткость этой оси за счет того, что на каретку Y по сути приходит 2 ремня. Это влияет на частоту шейпера. Но при желании можно легко переключиться на вариант без редукции не меняя никаких деталей.

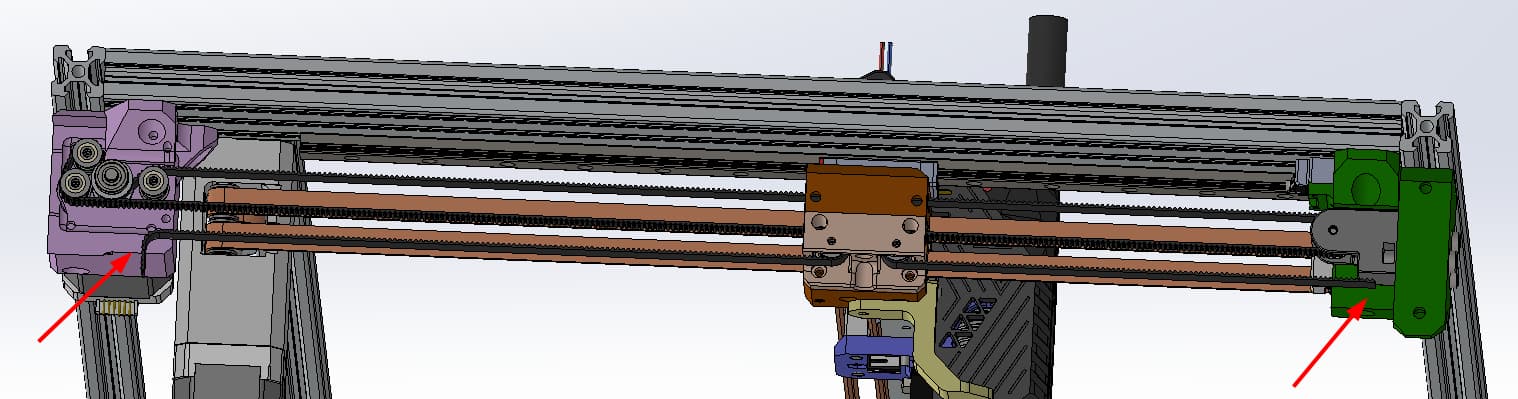

Приводы X и Y сделаны через муфты, что исключает любую нагрузку на подшипники моторов и изгиб вала от натяжки ремня. Крепления натяжителей ремней оси X сделаны полностью симметричными, натяжку ремней для первой и второй головы можно делать в обоих креплениях. Сами ползуны натяжителей ремней для голов тоже одинаковые.
Рельса оси Х расположена сверху балки, что увеличивает немного область печати по оси Y.
Слюнявчики сделаны под установку силиконовой трубки для отсечения филамента и силиконовой щетки от принтеров Bambu для чистки сопла.
База вроде бы ещё с версии 0.5, но полностью переработана.
1 лайк
Прикольно.
А можно с креплениями ремней?

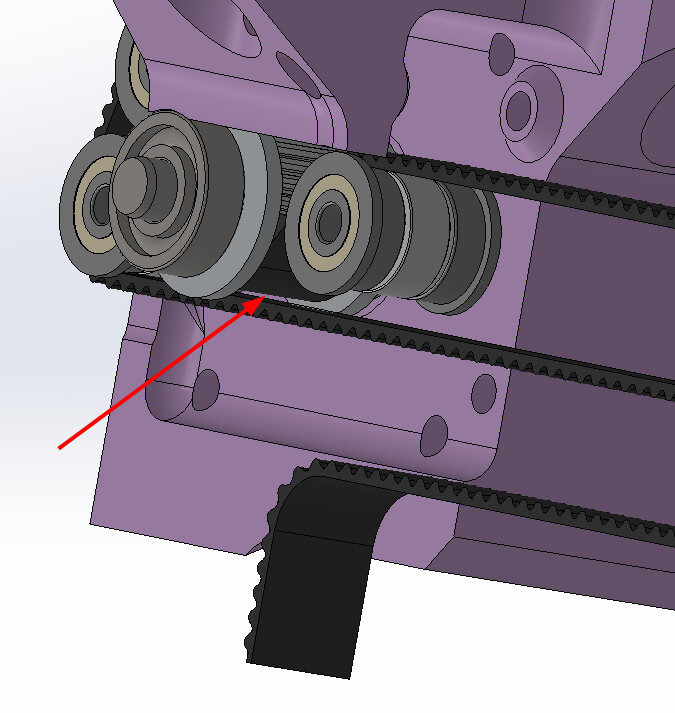

И ещё смущает, что слишком малое расстояние между ремнём (меньше миллиметра).
Слюнявчик, было бы неплохо, если бы регулировался по высоте.
Крепление там обычный фиксатор ремня. Типо такого Slide on belt clamp/belt end tpu 6mm by Timah81 - Thingiverse
Этого расстояния хватает
А зачем муфты на движках? Что это даёт?

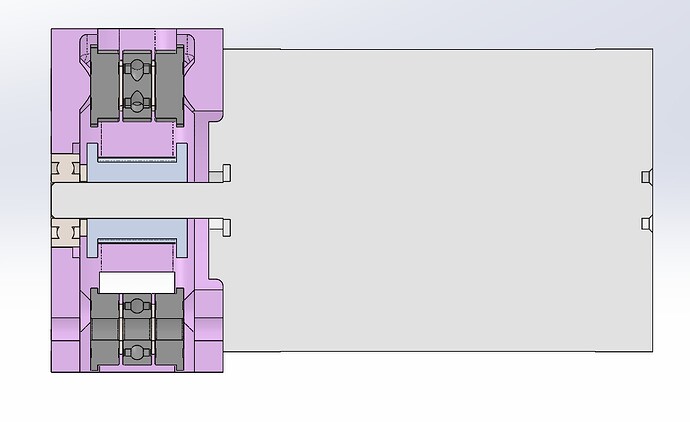

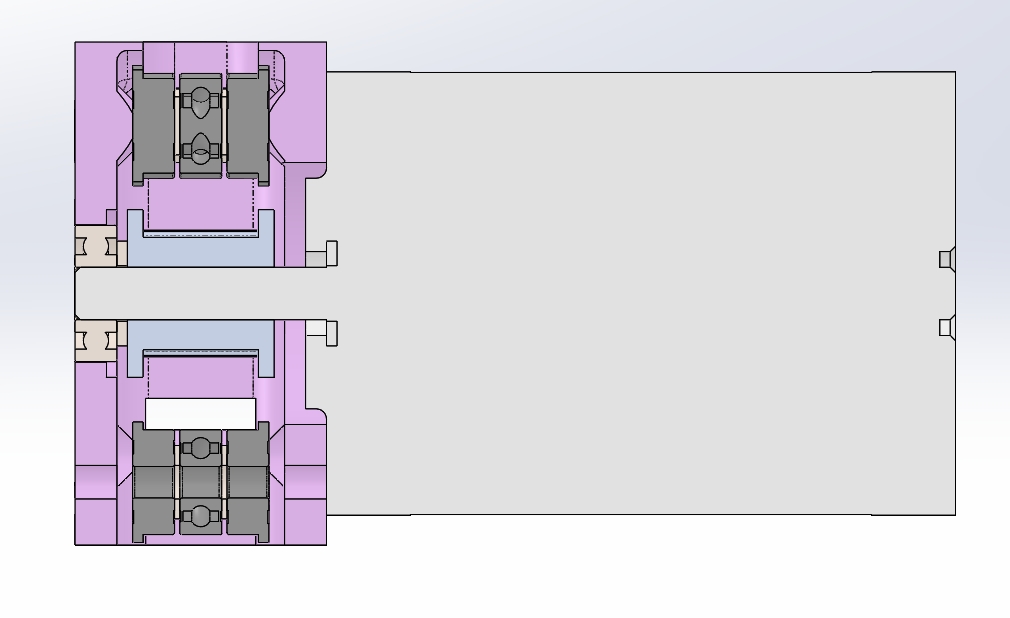

Чтоб убрать консольную нагрузку на вал.
Такое решение уже удалось протестировать? Просто впервые вижу. Одно дело когда муфты используются на заходных винтах, но там и скорости другие и нагрузка. Тот же Лёринц из Orbiter Project например всячески старается избегать использование муфт и там где приминение заходного винта неизбежно использовать уже встроенные в шаговик конструкции.
Спрашиваю т.к. хочу собрать наконец Восток и использовать ваш портал как более простой и логичный.
У меня сейчас такой вариант установлен и работает.
На приводы оси Y можно обойтись без муфт, если использовать шкив типа AF и вал двигателя достаточно длинный.
Обновил портал на актуальную версию. Отдельно также выкладываю держатель ремней на каретке оси Y для варианта без редукции.
