Изменения по сравнению с v9.1

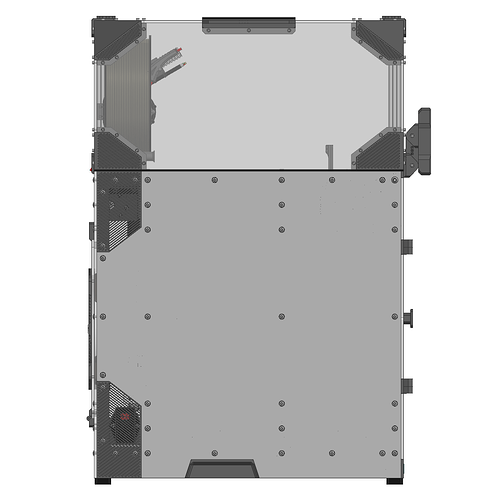

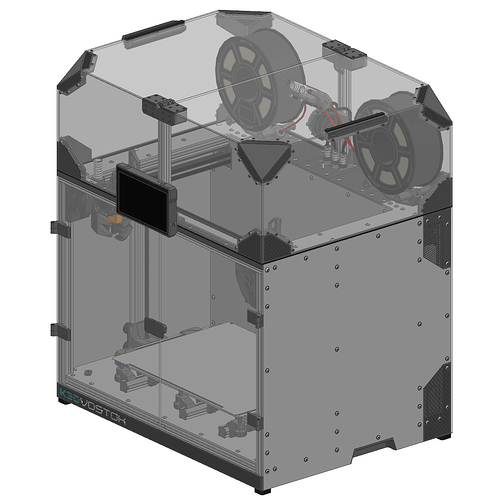

Тесты предыдущей версии показали, что передняя панель не влияет на рабочие характеристики принтера. Поэтому она убрана, а дверцы увеличены и сделаны таким образом, чтобы открывались на 270°. Возможность легко снять любую дверцу сохранена. Таким образом использование принтера станет удобнее.
Нижняя часть передней панели заменена на печатную юбку. При желании в ней возможно разместить разъёмы, кнопки или индикаторы.
Стоит отметить, что эти изменения не влияют на совместимость с чем-либо в принтере. Те, кто собрали принтер с передней панелью и небольшими дверцами, могут продолжать пользоваться им без каких-либо проблем. Поэтому номер мажорной версии не был изменён.
Также по зашивке было еще одно незначительное изменение: в боковых стенках убраны отверстия для доступа к винтам кареток оси Z. На практике эти отверстия почти никогда не использовались.

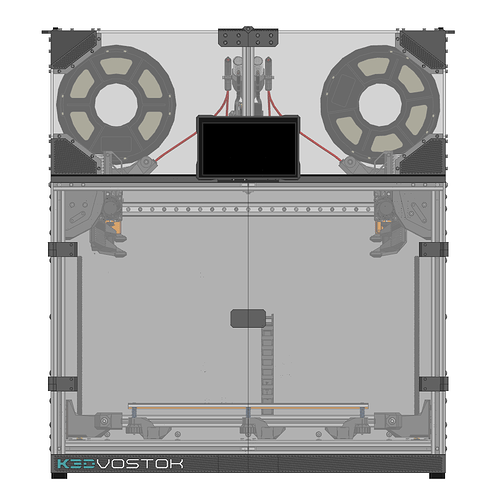

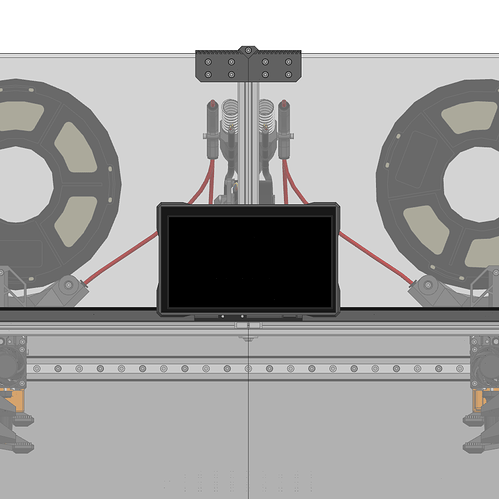

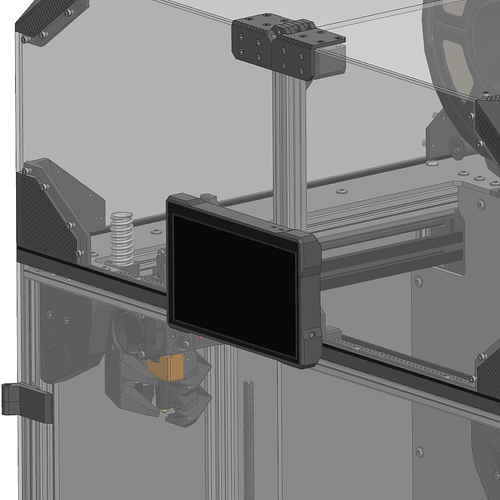

Добавлена возможность установки экрана BTT HDMI7. Экран имеет удобную регулировку по углу наклона 0-90° с шагом 15°. Крепление сделано таким образом, чтобы можно было легко адаптировать под другие экраны.

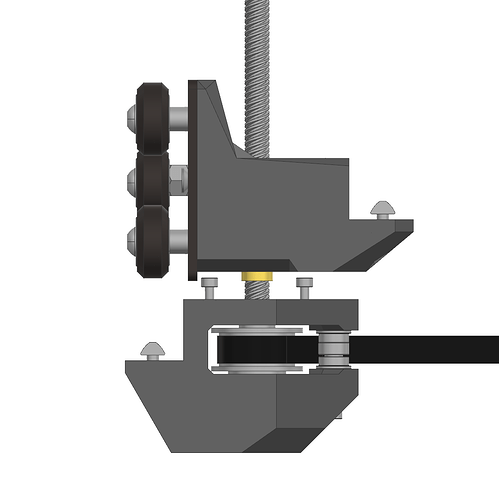

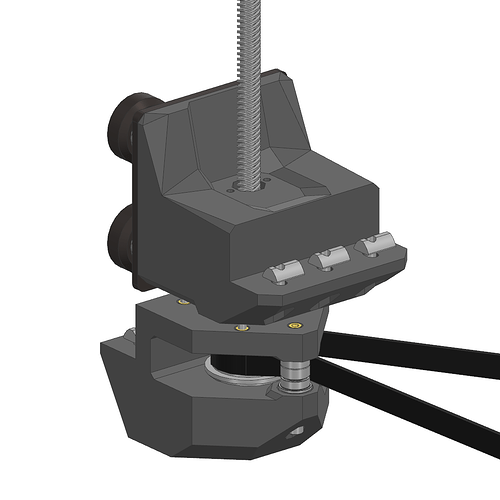

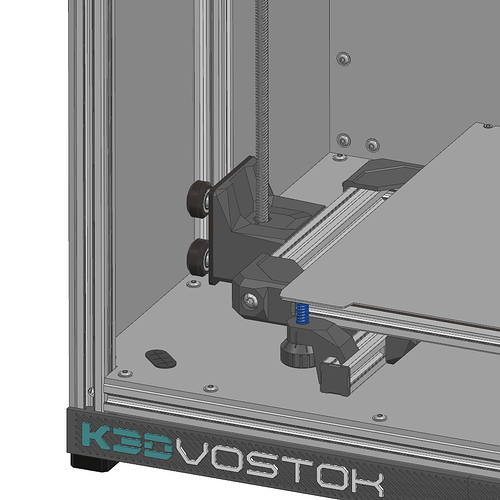

Переработаны приводы и каретки оси Z:
- Корпус привода теперь крепится к нижней панели зашивки и имеет связь между нижней и верхней частью. Благодаря этому сильно увеличилась жёсткость этого привода. Минусом стала необходимость добавить обводной ролик т.к. иначе не получалось сделать связь между верхней и нижней частями привода;

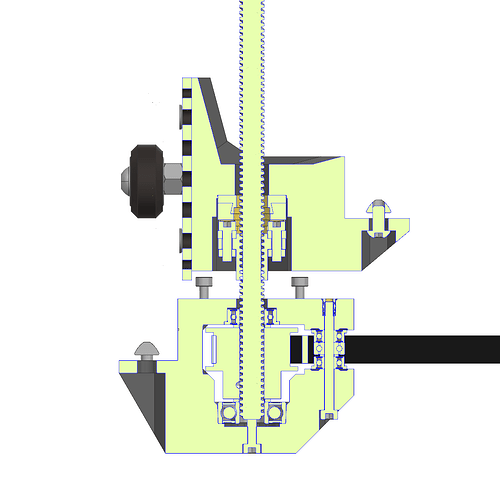

- Шкив теперь ограничен по вертикали подшипниками с двух сторон;
- Есть отверстие для доступа к винту шкива снаружи принтера. Для доступа к нему надо будет снять боковую панель, или самостоятельно просверлить в ней отверстие;
- Каретка оси Z лишилась верхних креплений рамы стола. Теперь рама просто засовывается в принтер и кладётся на каретки, после чего прикручивается снизу;
- Убраны регулировки гайки ходового винта в плоскости XY. Вместо этого предполагается использовать кулачково-дисковые муфты (муфты Олдэма);
- Винты крепления корпуса каретки оси Z к каретке openbuilds заменены на такие же, но с потайной головкой. Это убирает проблему, при которой при регулировке стола две каретки сдвигались друг относительно друга, и регулировку приходилось делать в множество этапов.

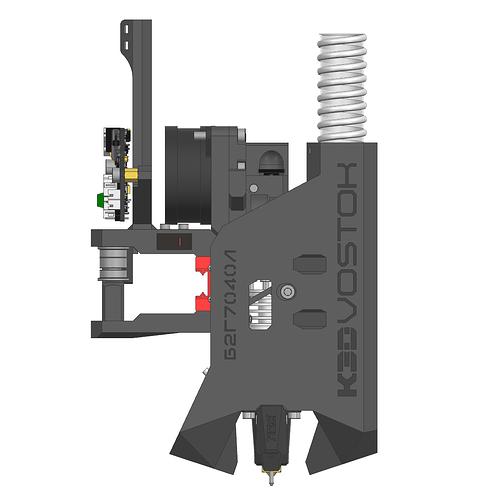

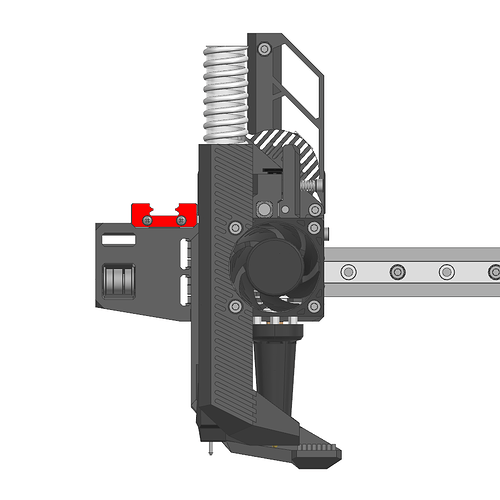

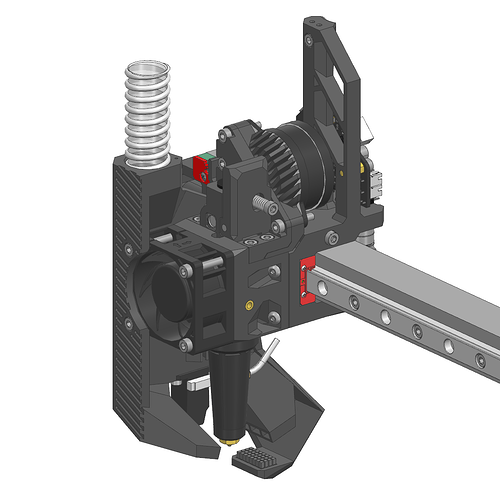

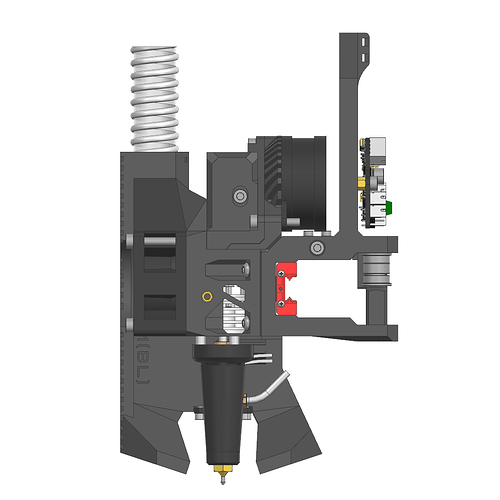

Доработаны печатающие головы:
- Крепление коммутационной платы теперь является частью каретки X и имеет крепление для кабеля;
- Пружинная проволока теперь крепится с помощью винта, а не на клей;
- Пружинная проволока приходит в крепление кабеля, а не на систему охлаждения;
- Подающий механизм незначительно доработан - убраны ошибки в моделях, немного изменён дизайн, добавлен крючок для крепления проводов с вентилятора;
- Система охлаждения лишилась кабель-канала т.к. теперь кабель приходит непосредственно на каретку оси Х;
- Добавлены версии корпусов печатающей головы (V9-1142) под 4010 вентилятор;
- Во всех версиях корпусов увеличены отверстия для выхода воздуха после прохождения через радиатор;
- Улучшена геометрия воздушного канала в корпусах печатающих голов. Минусом является то, что теперь их надо печатать с поддержками.

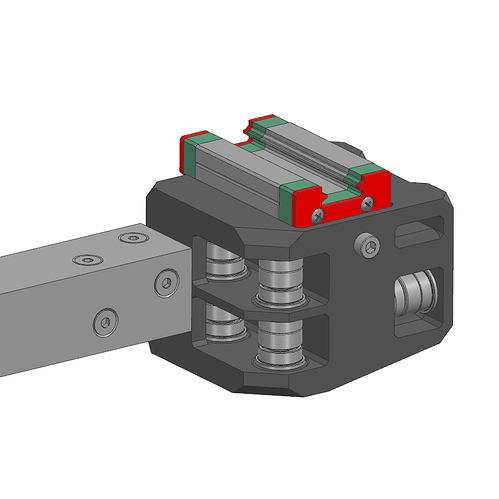

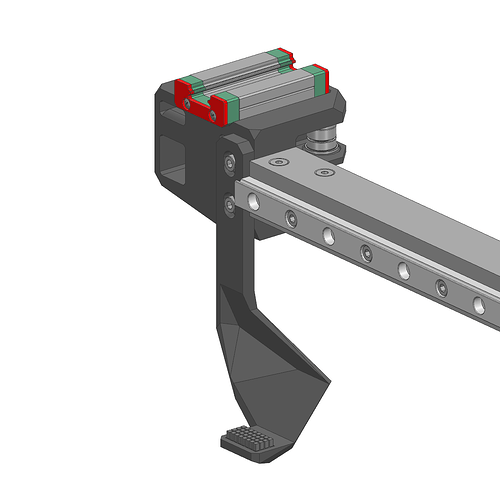

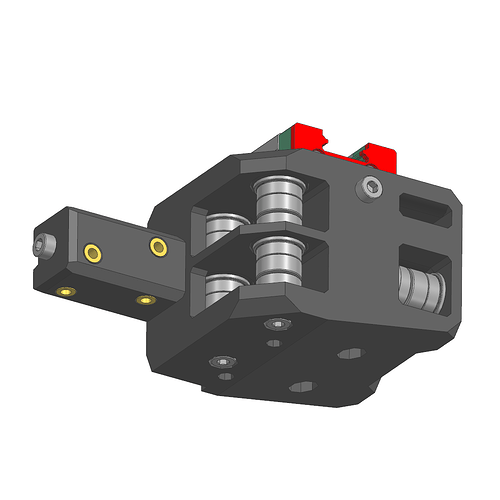

Изменены каретки оси Y:

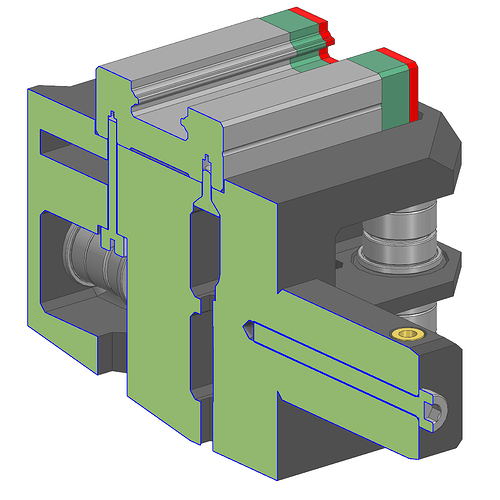

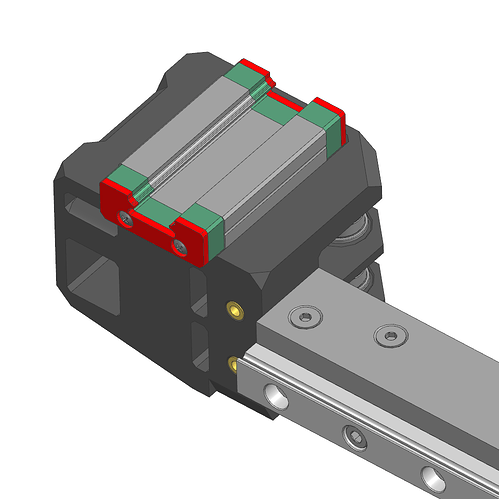

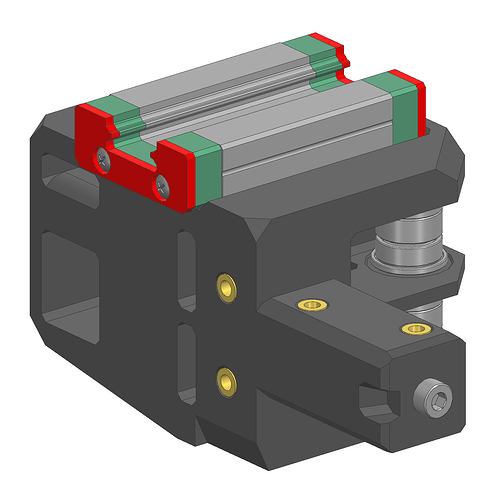

- Крепление балки с помощью обратной цанги, которое использовалось в прошлой версии, показало себя нестабильным. Часто у людей отламывались лепестки, закусывало клин и т.д. Поэтому крепление переделано на просто прикручивание балки к каретке на 6 винтов. Такое соединение требует подгонки, но в остальном значительно проще и должно вести себя стабильнее;
- В выступе, использующемся для крепления балки, сделано продольное отверстие под вкручивание винта М3х35. Этот винт выступает усилением конструкции;
- Форма задней части каретки была слегка изменена, что привело к увеличению хода по оси Y на ~1мм. Это не увеличивает область печати, но позволяет немного упростить точную регулировку положения стола и т.д.;
- Множество мелких изменений.
Другое:

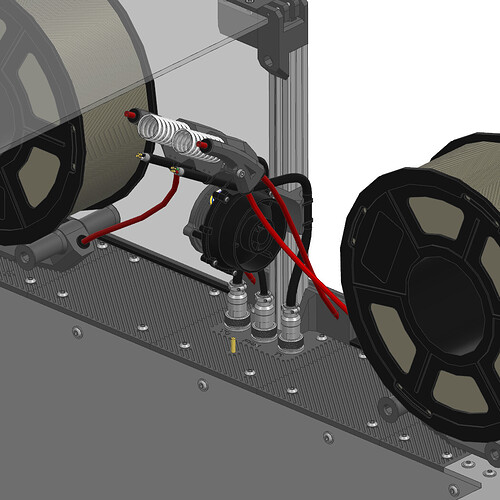

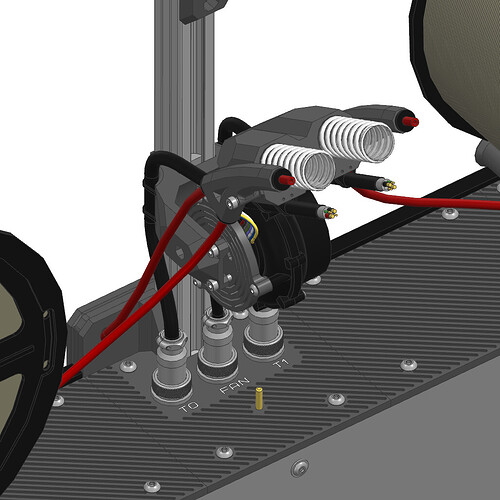

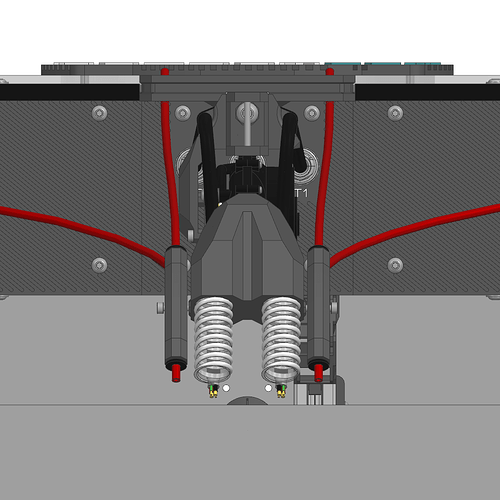

- Y-образный разветвитель ws7040 переделан под крепление трубок CPAP как на печатающей голове;
- На него добавлены Y-образные разветвители для PTFE трубки;
- Вывод проводов на головы и ws7040 теперь происходят через разъёмы GX16. Это позволяет лучше изолировать термокамеру от отсека электроники;
- Добавлен вывод термистора термокамеры на заднюю часть панели портала;
- Слюнявчики теперь используют щётки от Snapmaker U1. Совместимость со старыми слюнявчиками не нарушена;

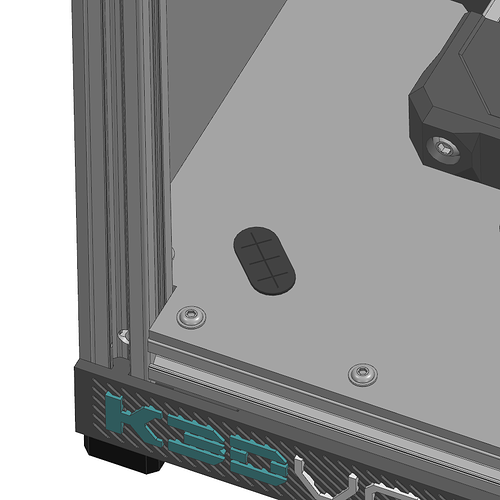

- Добавлены заглушки отверстий для кабелей в нижней панели;

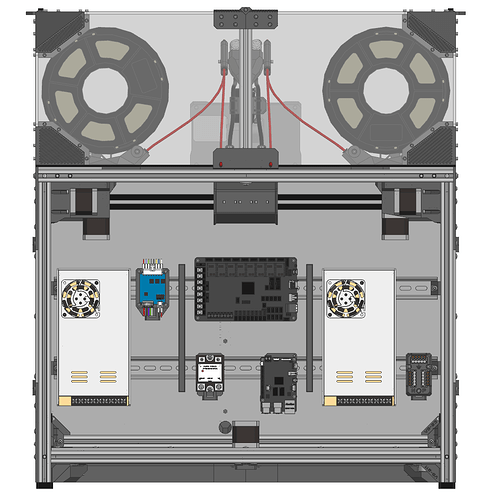

- В отсеке электроники добавлены вертикальные крепления для кабелей, а также панель, защищающая провода с печатающих голов от задевания об ремни XW.
Скачать
vostok_v9.2_assembly.stp.7z (12,5 МБ)
vostok_v9.2_bom.7z (70,3 КБ)
vostok_v9.2_drawings.7z (2,3 МБ)
vostok_v9.2_stl.7z (22,0 МБ)
некоторые STL файлы устарели. Исправлено в v9.3
